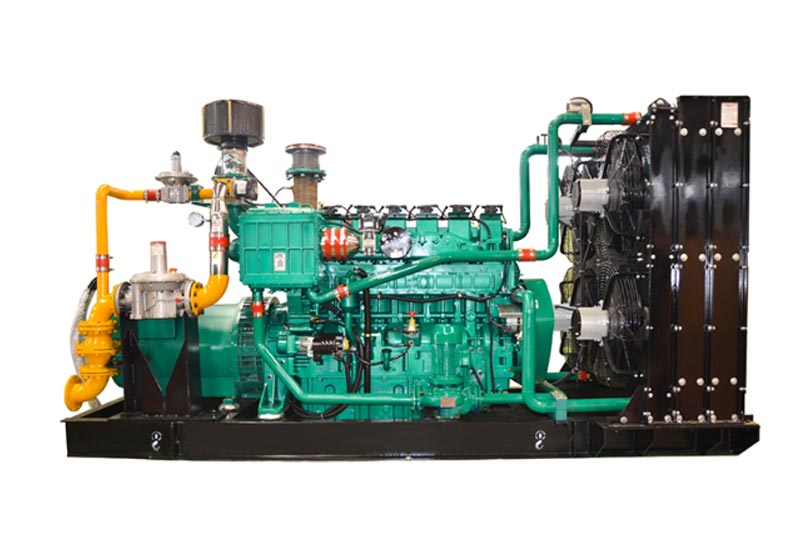

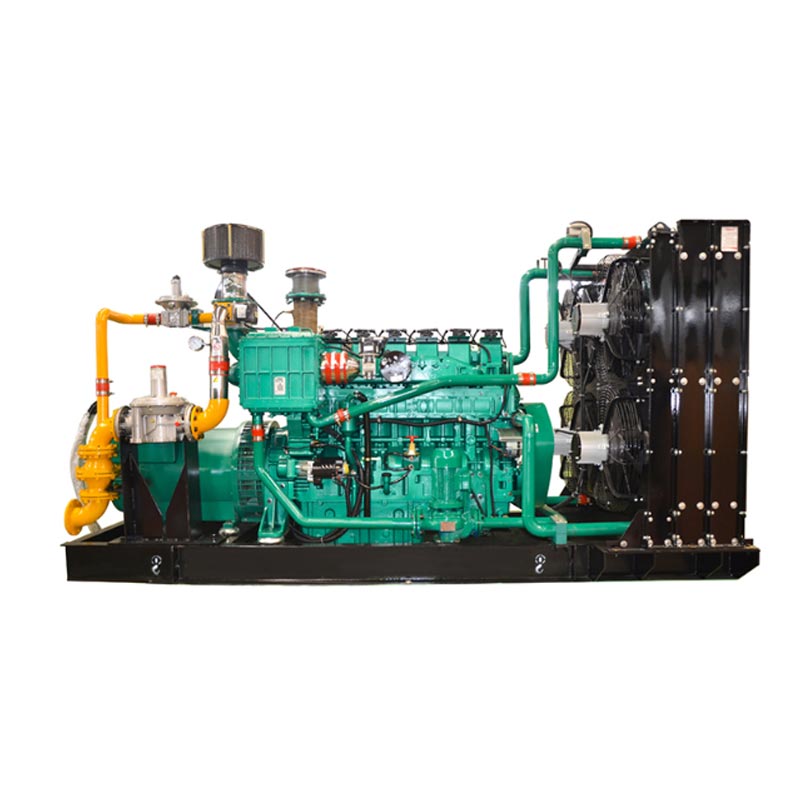

Bộ tạo khí sinh học cho trang trại lợn

Bộ tạo khí sinh học cho trang trại lợn của Kechen Trung Quốc có thể xử lý phân và nước thải từ các trang trại lợn và đạt được năng lượng tự túc. Thiết bị này được thiết kế đặc biệt để chuyển đổi khí sinh học từ các trang trại chăn nuôi. Nó có thể thích ứng với biến động nồng độ biogas và hàm lượng tạp chất, vận hành ổn định cho phát điện. Đơn vị thông qua một thiết kế tích hợp, bao gồm tiền xử lý khí sinh học, động cơ đốt trong hiệu suất cao, máy phát điện và chất thải thiết bị thu hồi nhiệt. Nó không chỉ tạo ra điện mà còn thu hồi nhiệt năng phục vụ sản xuất, sinh hoạt, từ đó nâng cao tỷ lệ sử dụng năng lượng toàn diện. Công suất của sản phẩm dao động từ 50 đến 200 kilowatt và có thể được tùy chỉnh theo quy mô tồn kho cụ thể và sản xuất khí sinh học của trang trại chăn nuôi. Cốt lõi các bộ phận đi kèm với dịch vụ bảo hành hai năm hoặc 8.000 giờ. Hệ thống này có thể giúp các doanh nghiệp vừa và nhỏ cũng như trang trại chăn nuôi lợn quy mô lớn đạt được hiệu quả việc sử dụng tài nguyên phân và nước thải, giảm chi phí vận hành và xây dựng mô hình sản xuất tuần hoàn thân thiện với môi trường và tiết kiệm năng lượng.

Kịch bản ứng dụng (Kịch bản dành riêng cho trang trại lợn)

1. Trang trại chăn nuôi lợn sử dụng nguồn điện riêng

• Các kịch bản áp dụng: Chiếu sáng chuồng heo, thiết bị chế biến thức ăn chăn nuôi (máy nghiền, máy trộn), kiểm soát môi trường thiết bị (quạt, rèm nước, máy điều nhiệt), thiết bị xử lý phân (bơm khuấy, máy tách chất lỏng rắn)

• Giá trị cốt lõi: Thay thế nguồn điện từ lưới điện và giảm chi phí điện năng (tính theo công thức trang trại nuôi lợn với 500 con lợn trong đàn, tạo ra trung bình 120kW · h điện mỗi ngày, tiết kiệm khoảng 30.000 nhân dân tệ tiền điện hàng năm). Khi mất điện, nó đóng vai trò là nguồn điện khẩn cấp để đảm bảo việc thông gió và kiểm soát nhiệt độ trong chuồng lợn không bị gián đoạn, ngăn ngừa lợn chết do căng thẳng.

2. Thu hồi và tận dụng nhiệt thải khí sinh học

• Các kịch bản áp dụng: Sưởi ấm mùa đông trong chuồng heo (lồng ấp heo con, chuồng vỗ béo), cách nhiệt trong biogas bể lên men (duy trì nhiệt độ lên men 35-40oC và tăng sản lượng khí sinh học), sưởi ấm/nóng nước sinh hoạt tại khu sinh hoạt của nhân viên

• Giá trị cốt lõi: Tỷ lệ thu hồi nhiệt thải của tổ máy phát điện ≥80%. Mô hình 50kW có thể phục hồi trung bình 150MJ nhiệt lượng mỗi ngày, đáp ứng nhu cầu sưởi ấm cho chuồng lợn rộng 1000m2, giảm chi phí than/gas sưởi ấm và đạt được lợi ích kép của việc "phát điện + sưởi ấm".

3. Phát điện nối lưới (Tăng doanh thu từ điện dư)

• Kịch bản áp dụng: Trang trại chăn nuôi lợn quy mô lớn (với đàn lợn trên 2.000 con), sản xuất đủ khí sinh học (hàng ngày) sản xuất khí sinh học ≥500 mét khối) và lượng điện dư sau khi tự sử dụng được đấu nối vào nguồn điện quốc gia lưới

• Giá trị cốt lõi: Được hưởng trợ cấp kết nối lưới năng lượng mới quốc gia (0,3-0,5 nhân dân tệ /kW · h), với mức trợ cấp hàng năm điện nối lưới khoảng 1,2 triệu kW · h cho mô hình 200kW, tạo thêm thu nhập khoảng 360.000-600.000 nhân dân tệ. Đồng thời, nó tuân thủ các yêu cầu chính sách bảo vệ môi trường và giúp trang trại chăn nuôi lợn được tặng danh hiệu “Trang trại trình diễn chăn nuôi xanh”.

4. Công trình hỗ trợ xử lý phân, nước thải

• Các tình huống áp dụng: Bộ tạo khí sinh học cho trang trại lợn có thể được liên kết với các thiết bị phân hủy khí sinh học và thiết bị phân tách chất lỏng rắn trong trang trại lợn. sức mạnh do tổ máy phát điện tạo ra được cấp trực tiếp vào hệ thống xử lý phân, tạo thành một chu trình năng lượng gồm "phân bón → khí sinh học → điện → xử lý phân bón"

• Giá trị cốt lõi: Giải quyết vấn đề chi phí điện cao cho thiết bị xử lý phân và nước thải, đồng thời giảm ô nhiễm môi trường do phát thải khí sinh học trực tiếp và đáp ứng yêu cầu bảo vệ môi trường của “Quy định về phòng ngừa và kiểm soát ô nhiễm từ hoạt động chăn nuôi gia súc, gia cầm quy mô lớn”.

Ưu điểm của sản phẩm (Được thiết kế để giải quyết các điểm yếu của trang trại chăn nuôi lợn)

Thông số kỹ thuật (Các mô hình thường dùng ở trang trại chăn nuôi lợn)

Tính năng kỹ thuật (Thiết kế tùy chỉnh cho trang trại lợn)

1. Hệ thống tiền xử lý biogas chuyên dụng

• "Bộ phận tiền xử lý ba giai đoạn" của Kechen: khử lưu huỳnh khô giai đoạn đầu (loại bỏ hydro sunfua để ngăn chặn ăn mòn động cơ đốt trong), khử nước bằng lốc xoáy giai đoạn hai (tách hơi nước từ khí sinh học sang chống tích tụ nước trong xi lanh), và van ổn định áp suất giai đoạn 3 (ổn định áp suất biogas đến tránh tình trạng tốc độ đơn vị không ổn định do biến động sản lượng biogas), phù hợp với đặc điểm của "lưu huỳnh cao, độ ẩm cao và biến động sản xuất lớn" khí sinh học ở trang trại lợn.

2. Hệ thống điện chống ăn mòn

• Động cơ đốt trong được trang bị các vòng piston biogas đặc biệt (làm bằng gang chịu mài mòn có một lớp mạ crom) và các van (làm bằng thép không gỉ), có thể chịu được sự ăn mòn của hydro sunfua trong khí sinh học và có tuổi thọ kéo dài tới 15.000 giờ (dài hơn 50% so với động cơ diesel thông thường thành phần). Bugi sử dụng thiết kế chống cặn carbon để ngăn chặn quá trình đốt cháy không hoàn toàn khí sinh học từ gây ra cặn cacbon và gây ra hiện tượng đánh lửa không thành công.

3. Hệ thống điều khiển thông minh độc quyền cho trang trại lợn

• Được trang bị bộ điều khiển chuyên dụng KCPLC-02 cho trang trại chăn nuôi lợn, hỗ trợ: ① Tự động điều chỉnh khí sinh học nồng độ (tự động giảm tải khi nồng độ metan thấp hơn 45% và tự động tăng tải khi cao hơn 75% để tránh cháy nổ); ② Nó được liên kết với việc kiểm soát nhiệt độ của hầm khí sinh học (nhiệt thải từ tổ máy phát điện được ưu tiên sử dụng để cách nhiệt cho hầm khí sinh học, và van nhiệt thải sẽ tự động mở khi nhiệt độ giảm xuống dưới 35oC). ③ Giám sát từ xa qua di động APP (xem việc phát điện, tiêu thụ khí sinh học và cảnh báo lỗi, thích hợp cho việc quản lý trang trại lợn từ xa người quản lý).

4. Thiết kế tận dụng từng bước nhiệt thải

• Áp dụng "thu hồi nhiệt thải vòng kép" : Vòng thứ nhất thu hồi nhiệt thải của nước trong ống lót xi lanh của động cơ đốt trong (có nhiệt độ 80-90oC) và cung cấp cho sưởi ấm trong chuồng lợn; các mạch thứ hai thu hồi nhiệt thải từ khí thải (với nhiệt độ 400-500oC) và làm nóng nước tuần hoàn trong hầm khí sinh học thông qua bộ trao đổi nhiệt để duy trì nhiệt độ lên men, đạt được chu trình năng lượng "phát điện → sưởi ấm → tăng sản xuất khí sinh học", tạo ra thêm 15% năng lượng giá trị hơn các đơn vị thông thường.

5. Thiết kế an toàn chống cháy nổ

Hệ thống điện của thiết bị sử dụng cấp chống cháy nổ Ex dⅡB T4 (thích hợp cho các thiết bị dễ cháy và đặc tính nổ của khí sinh học). Đường ống biogas được làm bằng thép không gỉ 304 (chống ăn mòn và chống cháy nổ). Hệ thống tiền xử lý được trang bị cảnh báo rò rỉ khí sinh học (độ nhạy ≤0,1% VOL), cảnh báo này tuân thủ tiêu chuẩn "Thiết bị điện cho khí quyển khí nổ" GB 3836.1. Đảm bảo an toàn hoạt động của trang trại chăn nuôi lợn.

Phương pháp sử dụng (Quy trình vận hành đơn giản cho trang trại lợn)

1.Kiểm tra trước khi khởi động (Bắt buộc hàng ngày)

2. Thao tác khởi động (chủ yếu ở chế độ tự động)

1. Khởi động hệ thống tiền xử lý: Mở van xả hầm biogas, khởi động hệ thống tiền xử lý (quạt khử lưu huỳnh, bơm khử nước) và chạy trong 5 phút. Sau khi làm sạch khí sinh học (metan nồng độ ≥50%) và áp suất ổn định, mở van dẫn khí sinh học về thiết bị.

2. Khởi động thiết bị: Nhấp vào "Tự động khởi động" trên màn hình cảm ứng của bộ điều khiển. Sau khi thiết bị làm nóng trước trong 30 giây (mở rộng đến 1 phút ở môi trường nhiệt độ thấp), hãy khởi động nó. Quan sát tốc độ quay (tăng dần đến 1500r/phút), áp suất đầu vào khí sinh học (0,8-1,2kPa) và điện áp phát điện (380V±5%). Một khi các thông số ổn định, tải tự động (lần tải đầu tiên không vượt quá 50%). Chạy khoảng 10 phút rồi tăng dần tải.

3. Cài đặt sử dụng nhiệt thải: Điều chỉnh van thu hồi nhiệt thải nếu cần. Khi chuồng lợn yêu cầu sưởi ấm, mở "mạch sưởi ấm". Khi hầm khí sinh học cần cách nhiệt, hãy mở “cách nhiệt khí sinh học” mạch". Bộ điều khiển tự động theo dõi nhiệt độ và điều chỉnh độ mở van.

3. Giám sát hoạt động (Quản lý hàng ngày)

• Ghi lại các thông số chính hai giờ một lần: sản xuất điện, tiêu thụ khí sinh học, nồng độ khí mê-tan và nhiệt độ cung cấp nhiệt thải (sưởi ấm cho chuồng lợn ≤60oC, cách nhiệt cho hầm khí sinh học ≤40oC). Khi khí sinh học nồng độ được phát hiện thấp hơn 45%, hãy kiểm tra kịp thời tình trạng lên men của hầm khí sinh học (chẳng hạn như như tốc độ cấp liệu, tần số khuấy).

• Bộ điều khiển xử lý cảnh báo: Nếu cảnh báo như “Áp suất biogas thấp” (kiểm tra van xả của biogas bể phân hủy), "Nhiệt độ nước cao" (làm sạch cặn trong hệ thống làm mát) hoặc xảy ra "hỏng bộ khử lưu huỳnh", thì phải giảm tải và tắt máy trước. Chỉ sau khi lỗi được loại bỏ, máy mới có thể hoạt động được được khởi động lại.

4. Thao tác tắt máy (vào cuối mỗi ngày hoặc khi có sự cố)

1. Giảm tải và tắt máy: Đầu tiên, dỡ dần (giảm tải về 0), đóng van nối khí sinh học vào thiết bị, giữ cho hệ thống tiền xử lý chạy trong 5 phút (làm sạch khí sinh học còn sót lại trong đường ống), sau đó nhấp vào "Dừng" trên bộ điều khiển và thiết bị sẽ chạy không tải trong 3 đến 5 phút trước khi dừng.

2. Tắt hệ thống: Tắt hệ thống tiền xử lý (quạt khử lưu huỳnh, bơm khử nước), đóng van xả của hầm biogas (khi máy ngừng hoạt động lâu ngày), kiểm tra xem có rò rỉ biogas hoặc dầu không thấm ra khỏi thiết bị và làm sạch bụi trên bề mặt thiết bị.

3. Ghi dữ liệu: Ghi lại tổng lượng điện phát ra, tổng lượng khí sinh học tiêu thụ và thời gian vận hành trong ngày dưới dạng cơ sở cho việc tính toán chi phí và áp dụng trợ cấp.

An toàn và Bảo vệ (Quy định chính cho trang trại lợn)

1. An toàn lắp đặt (Yêu cầu cơ bản)

• Tiêu chuẩn lựa chọn địa điểm: Thiết bị phải được lắp đặt theo hướng gió của hầm khí sinh học (ít nhất là cách hầm khí sinh học 10m), xa khu vực chứa thức ăn của chuồng lợn và các nguồn lửa hở (như như nồi hơi và bếp lò). Khu vực lắp đặt phải có hệ thống thông gió tốt (với lưu lượng thông gió hàng giờ ở mức ít nhất 20 lần thể tích của thiết bị) và mặt đất phải không phát ra tia lửa (chẳng hạn như xi măng + chống tĩnh điện lớp phủ).

• Thiết kế chống cháy nổ: Đường ống biogas phải sử dụng phụ kiện đường ống chống cháy nổ (như van đồng để chống cháy nổ). tia lửa điện do va chạm) và phải lắp đặt một van giảm áp chống cháy nổ cho mỗi 10 mét đường ống. Thiết bị điện (như đèn chiếu sáng và công tắc) phải chống cháy nổ. Nghiêm cấm việc sử dụng các dụng cụ không chống cháy nổ để làm việc gần thiết bị.

• Cấu hình phòng cháy chữa cháy: Khu vực lắp đặt được trang bị 2 bình chữa cháy bột khô 4kg (<5 mét) và hố cát chữa cháy (có thể tích ≥0,5m³). Các dấu hiệu cảnh báo như "Không có ngọn lửa mở" và "Dễ cháy và dễ nổ" được thiết lập và hiệu quả của các phương tiện phòng cháy chữa cháy được kiểm tra thường xuyên.

2. An toàn vận hành (Định mức nhân sự)

• Nhân viên được chứng nhận: Người vận hành phải trải qua khóa đào tạo chuyên môn của Kechen Electric Power (an toàn khí sinh học, đơn vị hoạt động), vượt qua bài đánh giá và nhận được chứng chỉ trước khi đảm nhận vị trí của họ. Nhân viên không có giấy phép được bị nghiêm cấm hoạt động tại các đơn vị.

• Chống chỉ định vận hành: Không tháo rời đường ống biogas hoặc các bộ phận chống cháy nổ khi thiết bị đang hoạt động. đang hoạt động. Không hút thuốc hoặc sử dụng ngọn lửa trần trong khu vực lắp đặt. Khi kiểm tra rò rỉ khí sinh học, hãy áp dụng nước xà phòng vào các khớp nối ống (nghiêm cấm phát hiện ngọn lửa hở). Nếu thấy có bong bóng thì dừng máy ngay để xử lý.

• Bảo vệ cá nhân: Mặc quần áo làm việc chống tĩnh điện và đi giày chống trượt khi vận hành. Đeo khẩu trang và găng tay chống bụi khi tiếp xúc với chất khử lưu huỳnh (để tránh kích ứng da bởi chất khử lưu huỳnh). Chạm vào nút nhả tĩnh điện thiết bị trước khi vào khu vực lắp đặt (để giải phóng tĩnh điện khỏi cơ thể con người).

3. Duy trì an toàn (kiểm tra thường xuyên)

• Cắt điện và gas: Trước khi bảo trì, phải ngắt nguồn điện của thiết bị (tắt nguồn điện chính chuyển đổi), van của đường ống khí sinh học phải được đóng lại và khí sinh học còn sót lại trong đường ống phải được tẩy bằng nitơ hoặc không khí (công việc chỉ có thể được thực hiện sau khi nồng độ metan được phát hiện là 0,5% VOL). Nên treo biển cảnh báo "Đang bảo trì, không khởi động".

• Bảo dưỡng linh kiện: Khi thay thế thiết bị khử lưu huỳnh cần thực hiện trong môi trường thông thoáng. Máy khử lưu huỳnh cũ cần được đậy kín (để tránh ô nhiễm môi trường). Khi đại tu đốt trong động cơ, nghiêm cấm sử dụng các dụng cụ dễ tạo ra tia lửa điện (như cờ lê thép; nên sử dụng cờ lê đồng).

• Kiểm tra thường xuyên: Độ nhạy của cảnh báo rò rỉ khí sinh học và khả năng bịt kín của thiết bị chống cháy nổ thiết bị điện được kiểm tra mỗi tháng một lần. Độ dày thành ống khí sinh học được kiểm tra định kỳ một lần. một phần tư (để chống ăn mòn và thủng). Đánh giá an toàn toàn diện được thực hiện bởi Kechen Electric Kỹ sư điện mỗi năm một lần.

4. Ứng phó khẩn cấp (Tình huống bất ngờ)

• Rò rỉ khí sinh học: Dừng ngay máy, đóng bình khí sinh học và van khí sinh học của thiết bị, bật toàn bộ thiết bị thông gió trong khu vực lắp đặt, sơ tán nhân viên theo hướng gió và nghiêm cấm công tắc của bất kỳ thiết bị điện nào (như đèn, điện thoại di động). Sau khi nồng độ metan giảm xuống dưới 0,5%, kiểm tra điểm rò rỉ và sửa chữa.

• Tai nạn hỏa hoạn: Dừng ngay máy và cắt nguồn cung cấp gas. Dùng bình chữa cháy bột khô để dập lửa dập lửa (không dùng nước để dập lửa vì biogas nhẹ hơn không khí và nước không thể dập tắt được). Tại đồng thời gọi 119, sơ tán nhân viên trong trang trại lợn và đàn lợn đến nơi an toàn. Sau khi dập tắt cháy, điều tra nguyên nhân cháy (chẳng hạn như chập điện hoặc cháy ngọn lửa).

• Lỗi tắt thiết bị: Trong trường hợp tắt máy do gián đoạn khí sinh học, nguồn điện dự phòng (chẳng hạn như động cơ diesel máy phát điện) cần được kích hoạt kịp thời để đảm bảo thông gió và kiểm soát nhiệt độ trong chuồng lợn. Nếu Bộ tạo khí sinh học cho Trang trại lợn dừng do trục trặc cơ học, vui lòng liên hệ với bộ phận dịch vụ sau bán hàng của Điện lực Kechen (400-xxx.xxxx). Chúng tôi sẽ phản hồi trong vòng 2 giờ và tiến hành sửa chữa tận nơi trong vòng 24 giờ.
