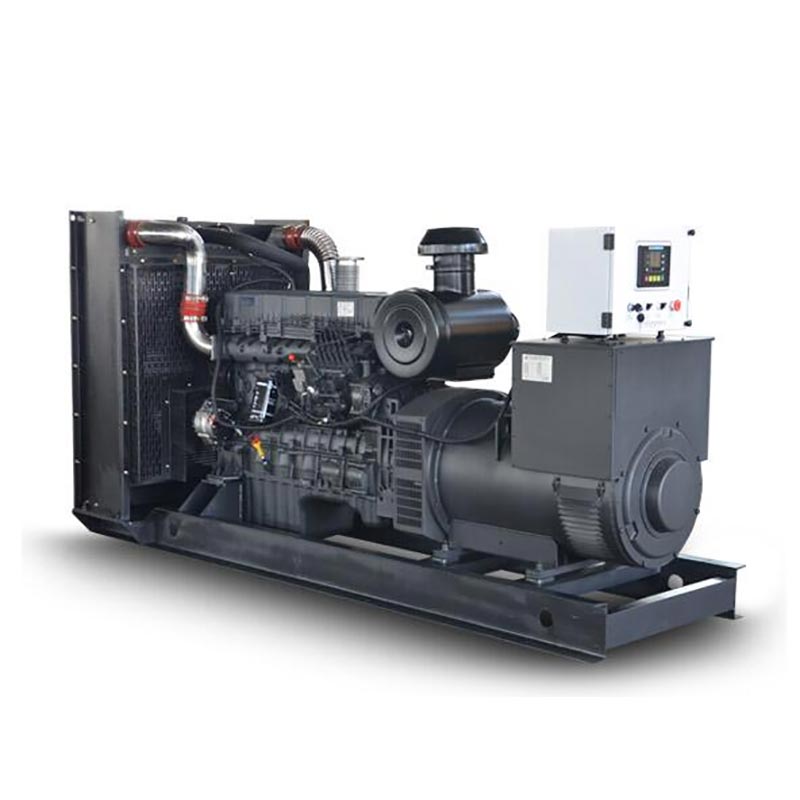

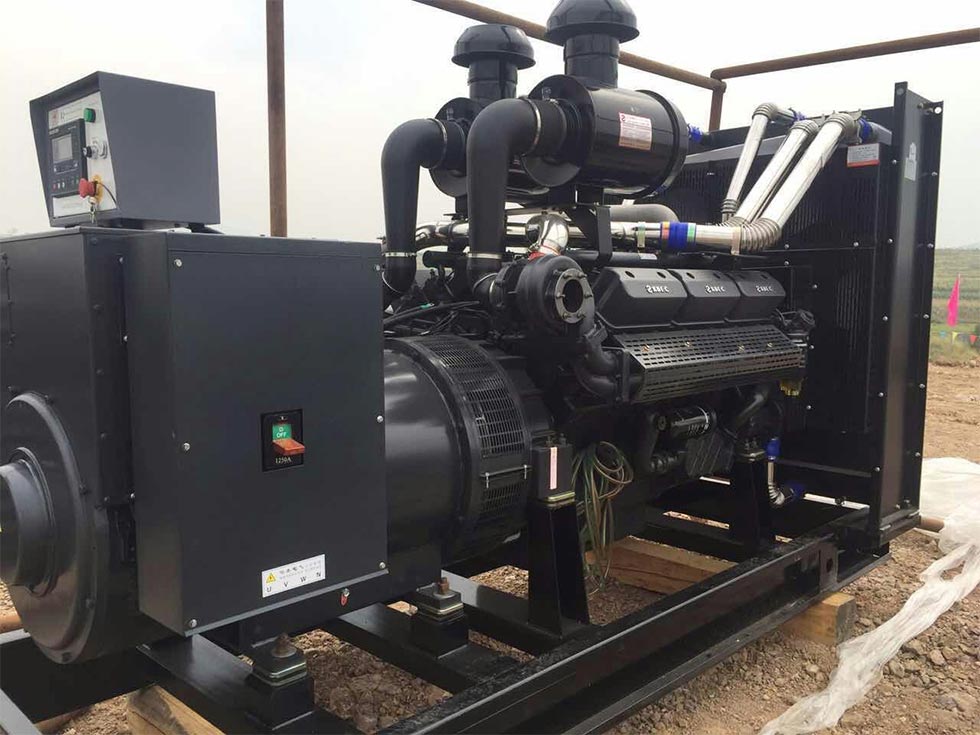

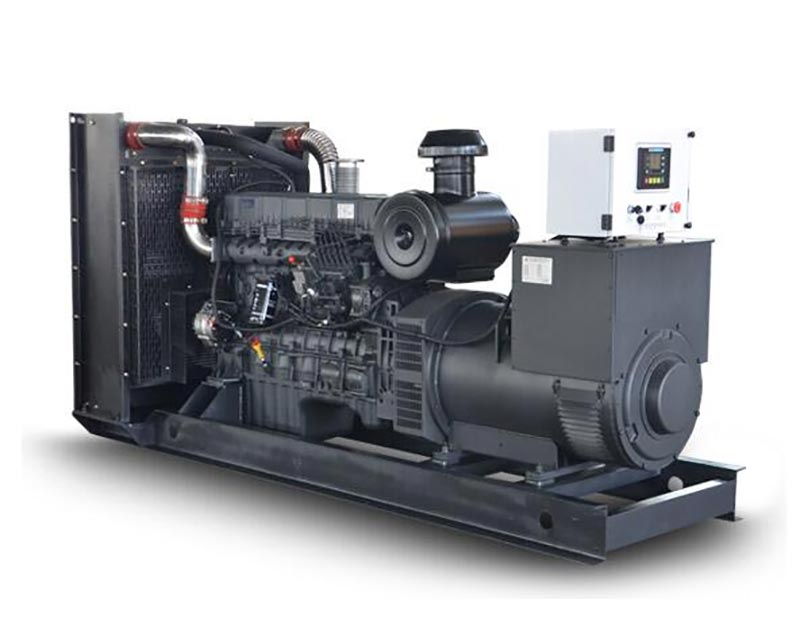

Tổ máy phát điện 500kW

Máy phát điện 500kW do Kechen sản xuất tại Trung Quốc. Cốt lõi của đơn vị sử dụng động cơ Trùng Khánh Cummins và Lille Máy phát điện không chổi than Semir kết hợp với hệ thống điều khiển tự khởi động đạt độ tin cậy cao và nhanh chóng phản hồi. Nguồn điện sẽ tự động khởi động trong vòng 15 giây sau khi nguồn điện chính bị cắt và công suất dự phòng lên tới 500kW. Sản phẩm này áp dụng thiết kế container tích hợp, cấu trúc nhỏ gọn, dễ sử dụng di chuyển và lắp đặt, đồng thời đáp ứng các tiêu chuẩn quốc gia và quốc tế có liên quan. Nó có mức tiêu thụ nhiên liệu thấp trong quá trình hoạt động và hiệu suất ổn định, đặc biệt phù hợp với những nơi có yêu cầu cực kỳ cao về cung cấp điện liên tục, chẳng hạn như bệnh viện, trung tâm dữ liệu, khu công nghiệp và hỗ trợ các sự kiện lớn.

Bản vẽ ngoại hình tổ máy phát điện Kechen 500kW

Lợi thế cốt lõi

Phân tích hiệu suất động cơ Cummins

Là cốt lõi sức mạnh của thiết bị, động cơ Trùng Khánh Cummins KTA19-G8 sử dụng bố trí 6 xi-lanh thẳng hàng, đường kính xi-lanh × hành trình 159mm×159mm, dung tích 18,9L và đạt công suất dự trữ 575kW thông qua làm mát xen kẽ tăng áp công nghệ. Hệ thống phun nhiên liệu trực tiếp PT, kết hợp với bộ điều tốc điện tử, giúp giảm lượng nhiên liệu mức tiêu thụ xuống mức thấp tới 206g/kw·h (tải 75%), thấp hơn 8% so với các mẫu tương tự. Thiết kế của khối xi lanh bằng gang hợp kim cường độ cao và trục khuỷu bằng thép rèn tích hợp đảm bảo rằng đại tu lớn khoảng thời gian vượt quá 20.000 giờ và phù hợp với phạm vi nhiệt độ rộng từ -20oC đến 40oC.

Điểm nổi bật về kỹ thuật của máy phát điện Leroy Somer

Máy phát điện không chổi than Lillesemma (lớp bảo vệ IP23, lớp cách điện H) sử dụng bộ điều chỉnh điện áp tự động AVR hệ thống, tốc độ điều chỉnh điện áp trạng thái ổn định ≤ ± 1%, thời gian phục hồi điện áp thoáng qua <3 giây, để đảm bảo an toàn vận hành các tải nhạy cảm như thiết bị y tế và dụng cụ chính xác. Máy phát điện được trang bị một Hệ thống kích thích nam châm vĩnh cửu PMG, duy trì đầu ra ổn định ngay cả khi lưới điện biến động. các hệ số sóng hài điện thoại THF nhỏ hơn 2%, đáp ứng yêu cầu khắt khe về chất lượng điện năng của trạm cơ sở truyền thông, v.v.

Hệ thống tự khởi động thông minh

Tổ máy phát điện diesel 500kW được trang bị hệ thống điều khiển số tinh thể lỏng LCD Trung Quốc, hỗ trợ ATS chuyển đổi nguồn điện kép và có tính năng phát hiện điện áp thấp nguồn điện (thời gian phản hồi <0,5 giây), ba lần logic thử lại khởi động và tự chẩn đoán lỗi. Hệ thống khởi động 24V DC, kết hợp với áo nước máy sưởi, đạt tỷ lệ khởi đầu thành công là 99% trong môi trường -15oC. Mô-đun giám sát từ xa có thể tải lên 16 các thông số vận hành như điện áp, tần số và áp suất dầu theo thời gian thực, đồng thời hỗ trợ truy cập dữ liệu giữa ỨNG DỤNG di động và PC.

Thông số kỹ thuật

Tính năng máy phát điện

Điểm nổi bật về thiết kế kết cấu

• Bố trí theo mô-đun: Động cơ, máy phát điện và hệ thống điều khiển được kết nối linh hoạt thông qua các miếng đệm giảm chấn để giảm sự truyền rung (biên độ ≤0,3mm) và kéo dài tuổi thọ của thiết bị.

- Tối ưu hóa độ ồn thấp: Bằng cách sử dụng lớp cách âm 2 lớp (lớp trong là bông tiêu âm + lớp ngoài của tấm thép), kết hợp với bộ giảm âm tổng hợp trở kháng, tiếng ồn có thể giảm xuống 75dB (a mô-đun hộp cách âm là bắt buộc như một tùy chọn).

-Bảo trì thuận tiện: Bộ lọc dầu, Bộ lọc nhiên liệu và các bộ phận dễ bị hư hỏng khác của động cơ được bố trí tập trung. Bảo trì hàng ngày không cần tháo rời các bộ phận ngoại vi, tiết kiệm 50% thời gian bảo trì.

Khả năng thích ứng môi trường

Thiết bị đã vượt qua bài kiểm tra khuôn GB/T 2423.16 (cấp 2) và kiểm tra độ bền địa chấn (gia tốc ngang 0,2g), và có thể hoạt động lâu dài trong môi trường có độ cao 1000m và độ ẩm tương đối ≤90% (không ngưng tụ). Hệ thống nhiên liệu tương thích với diesel 0# (mùa hè) và diesel -10# (mùa đông) và được trang bị bộ tách dầu-nước (có độ chính xác lọc 10μm) để đảm bảo độ tin cậy ở những khu vực có nhiên liệu có hàm lượng lưu huỳnh cao nội dung.

Phương pháp sử dụng

Kiểm tra quá trình trước khi khởi động

• Hệ thống nhiên liệu: Kiểm tra mức nhiên liệu trong bình xăng ≥30%, mở van nhiên liệu và đẩy hết không khí trong bình ra ngoài. đường ống (nhấn bơm nhiên liệu bằng tay cho đến khi điện trở tăng). - Hệ thống điện: Điện áp ắc quy ≥24V, bảng điều khiển hiển thị trạng thái "chờ" và nút dừng khẩn cấp được đặt lại. - Kiểm tra cơ khí: Việc mức dầu phải nằm giữa vạch H/L trên que thăm, mức chất làm mát phải đạt 2/3 độ giãn nở bể, và độ căng của đai quạt phải sao cho độ lệch của máy ép là 10-15mm.

Các bước vận hành khởi động

• Chế độ tự động: Xoay núm điều khiển về vị trí "Tự động" và hệ thống sẽ vào chế độ giám sát nguồn điện lưới trạng thái. Nó sẽ tự động khởi động khi nguồn điện bị gián đoạn (thời gian chuyển đổi ATS sau khi thành công) khởi động là ít hơn 10 giây).

- Chế độ thủ công: Nhấn và giữ nút "Start" trong 3 giây. Khi tốc độ tăng lên 1500 vòng/phút và điện áp ổn định, đóng cầu dao đầu ra (chú ý đồng hồ đo tần số hiển thị 50±0,5Hz).

- Yêu cầu về tải: Sau khi khởi động, chạy không tải trong 3 phút (áp suất dầu ≥0,3MPa), tăng dần tải lên 50% và sau khi chạy được 10 phút, có thể tăng lên mức đầy tải.

Thông số hoạt động tắt máy

• Tắt máy bình thường: Đầu tiên, tháo tải, để động cơ chạy không tải trong 5 phút (để tránh bộ tăng áp không hoạt động). quá nóng), nhấn nút "Dừng", rồi đóng van nhiên liệu sau khi tốc độ giảm xuống 0.

- Dừng khẩn cấp: Khi áp suất dầu nhỏ hơn 0,2MPa, nhiệt độ nước lớn hơn 105oC hoặc bất thường xuất hiện tiếng động, nhấn ngay nút dừng khẩn cấp màu đỏ. Sau sự cố phải kiểm tra lỗi trước khởi động lại.

- Tắt máy lâu ngày: Khởi động 1 tuần 1 lần (chạy 30 phút), thay dung dịch điện phân ắc quy hàng tháng (nếu độ ẩm môi trường xung quanh lớn hơn 75%), đồng thời bổ sung chất bảo quản vào bình xăng.

Các biện pháp phòng ngừa

Yêu cầu về môi trường

• Vị trí lắp đặt: Khoảng cách giữa thiết bị và tường không được nhỏ hơn 1,5m và diện tích không khí đầu vào không được nhỏ hơn 2,5㎡ để đảm bảo sự lưu thông của không khí lạnh (cần 3m³/phút thể tích không khí cho mỗi kW quyền lực).

- Yêu cầu về khí thải: Ống xả phải được trang bị nắp che mưa. Độ dốc của mặt cắt ngang không được nhỏ hơn 3°. Cửa thoát khí phải cách xa cửa hút gió (khoảng cách hơn 5 mét) với ngăn chặn sự chảy ngược của khí thải.

- Nội quy phòng cháy chữa cháy: Phòng máy tính được trang bị 2 bình chữa cháy bột khô 8kg. Khoảng cách giữa thùng dầu và thiết bị phải lớn hơn 1m. Nền đất cần được xử lý để tránh hiện tượng thấm dầu (đó là khuyến khích sử dụng lớp phủ nhựa epoxy).

Chu kỳ bảo trì

Cảnh báo an toàn

Nghiêm cấm mở lan can trong quá trình vận hành. Nhiệt độ bề mặt của vỏ đầu máy phát điện có thể đạt tới 120oC, dễ gây bỏng. Trước khi bảo trì, cầu dao chính phải được ngắt kết nối và yêu cầu "Làm Không đóng" dấu hiệu treo. Thời gian phóng điện của tụ điện không được ít hơn 5 phút. Vào mùa giông bão, Điện trở nối đất phải được kiểm tra là ≤4Ω và điện áp hoạt động của thiết bị chống sét phải được đặt ở mức 420V (điện áp đường dây).

Trường hợp ứng dụng

Tổ máy phát điện 500kW của Kechen đang phục vụ các dự án trọng điểm như bến cảng tự động hóa Cảng Thanh Đảo (sắp xây dựng) đưa vào sử dụng năm 2023) và hệ thống cấp điện khẩn cấp của Bệnh viện Qilu (lắp đặt năm 2024). Trong thời gian trong thời gian phân bổ điện mùa hè ở Duy Phường năm 2024, một doanh nghiệp hóa chất nào đó đã áp dụng đơn vị này để đảm bảo vận hành liên tục các dây chuyền sản xuất chính. Nó cung cấp năng lượng tổng cộng 1.260 giờ, với thời gian trung bình trung bình giữa các lần thất bại là 480 giờ. Mức tiêu thụ nhiên liệu giảm 1,2 tấn so với cùng loại động cơ.
